青天特克介紹旋進漩渦流量計的結構和特點
發布時間：2020-12-21
重慶青天特克科技有限公司生產的系列智能旋進式渦流流量計，采用最新微處理技術，具有功能強，流量范圍大，操作維護簡單，安裝使用方便等特點，主要技術指標達到國外同類產品的先進水平。智能型旋渦式氣體流量計在石油、化工、電力、冶金、煤炭等行業中廣泛應用。

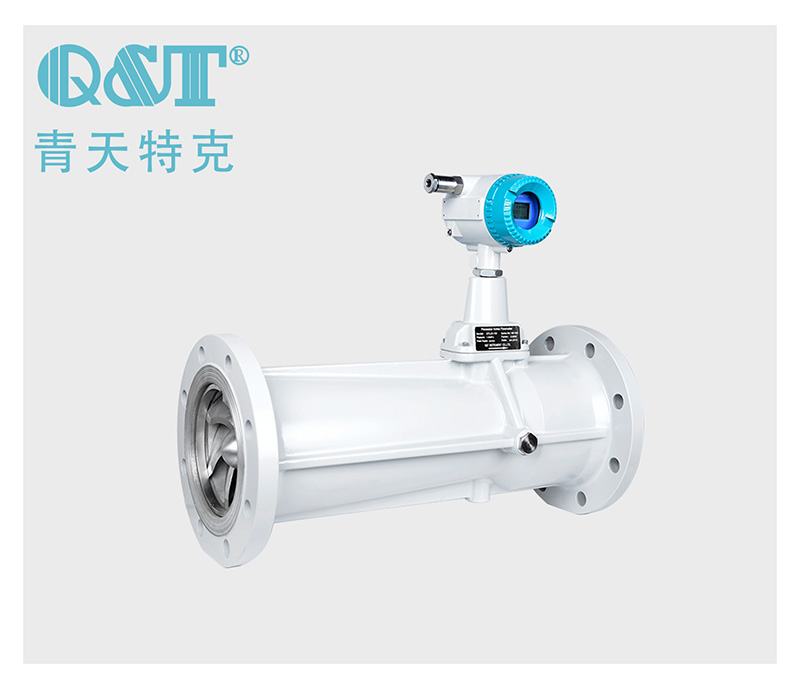

智能旋進旋渦式氣體流量計的七個基本組成部分：
旋渦發生體-采用鋁合金制造，有一定角度的螺旋葉片，固定在殼體收縮段的前部，迫使流體產生強烈的旋渦流動。
二、外殼-具有凸緣，具有一定形狀的流道，根據不同的工作壓力，外殼材料可采用鑄鋁合金或不銹鋼。
三是智能流量積算儀，該儀器由溫度、壓力檢測模擬通道、流量檢測數字通道及微處理器、液晶驅動電路及其他輔助電路組成，具有外部信號接口。
四、溫度傳感器——以Pt100Pt100Pt100Plus電阻作為溫度敏感元件，在一定的溫度范圍內，其電阻值與溫度相對應。
五、壓力傳感器——采用壓阻式擴散硅橋路作為敏感元件，其橋臂電阻受外部壓力的影響，在一定的激勵電流作用下，其兩個輸出端的電位差與外部壓力成正比。
六、壓電晶體傳感器——安裝在喉部接近殼體擴張部分，可以探測渦流進動的頻率信號。
7.消旋器-固定于殼體出口部分，其作用是消除渦旋，以減少對下游儀器性能的影響。
第二部分，智能旋進渦流量計的主要特點：
旋渦流量計內置壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。
二、現場顯示溫度、壓力、瞬時流量和累計流量。
三、采用新的信號處理放大器和獨特的濾波技術，有效地去除了壓力波動和管道振動引起的干擾信號，極大地提高了流量計的抗干擾性，小流量穩定性極好。
4.旋進渦流量計特有的時間顯示和實時數據存儲功能，可以在任何情況下保證內部數據不會丟失，并且可以永久保存。
五、整機耗電極低，可憑內電池長時間供電，就地理想無需外電源顯示儀表。
防盜功能可靠，有密碼保護，可防止參數更改。
人性化設計的表頭，可180度任意旋轉，便于安裝。
