2、結構形式

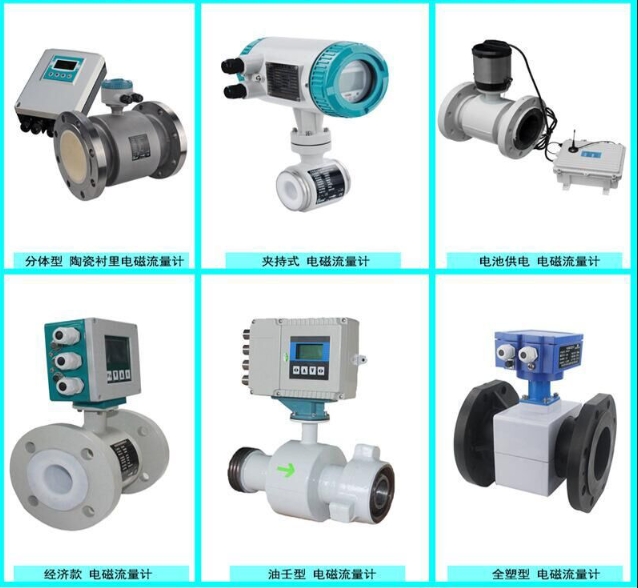

   ◇一體型、分體型、沉浸型、防爆型

3、傳感連接方式

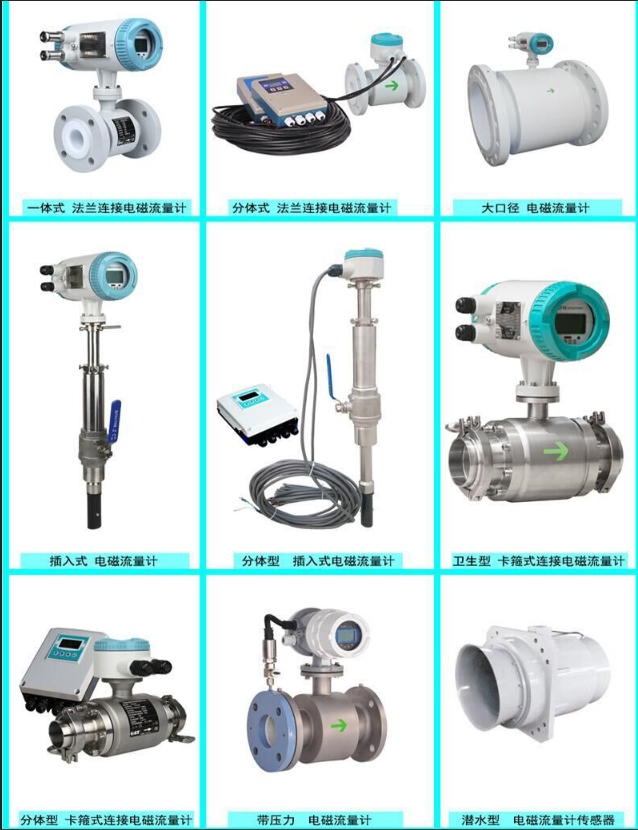

   ◇法蘭型、插入型、夾持型、衛生型、潛水型

4、流動方向

   ◇正、反，凈流量

   ◇量程比：150：1

   ◇重復性誤差：測量值的±0.1%

5、精度等級

   ◇法蘭型、夾持型、衛生型：±0.5%，可選 ±0.2%或±0.3%

   ◇插入型：流速≤0.5m/s時，±1.5%；滿量程流速>1m/s時，±1.0%

   ◇潛水型：±1.0%

6、防護等級

   ◇IP65、IP67、IP68可選

7、被測介質溫度

   ◇氯丁橡膠 / 聚氨脂橡膠襯里：-40~+70℃

   ◇聚四氟乙稀（PTFE）/ 聚全氟乙丙烯（F46）襯里：-30~+180℃

   ◇插入式：-30~+80℃

8、額定工作壓力

管道式：

   ◇DN6~DN250：    ≤1.6MPa

   ◇DN300~DN1000： ≤1.0MPa

   ◇DN1200~DN2200：≤0.6MPa（特殊壓力可定制，可達42MPa）

插入式：

   ◇公稱壓力：1.6MPa

9、電極型式

   ◇標準型、刮刀型、可更換型

10、電極材料

   ◇316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑-銥、不銹鋼涂覆碳化鎢

11、襯里材料

   ◇聚四氟乙烯（PTFE）、氯丁橡膠、聚全氟乙丙烯（F46）、聚氨脂橡膠（耐磨）

12、流量測量范圍

   ◇流量測量范圍對應流速范圍是0.1~15m/s

13、電導率范圍

   ◇被測流體電導率≥5μs/cm，大多數以水為成份的介質，其導電率在200~800μs/cm范圍內，均可選用電磁流量計來測量其流量。

14、輸出信號

模擬輸出

   ◇雙向兩路，全隔離0~10mA / 4~20mA

   ◇負載電阻：0~10mA時，0~1.5KΩ；4~20mA時，0~750Ω

頻率輸出

   ◇正向和反向流量輸出，輸出頻率上限可在1~5000HZ內設。帶光電隔離的晶體管集電極開路雙向輸出。外接電源不大于35V，導通時集電極最大電流為50mA。

報警輸出

   ◇兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極電流可達250mA。報警狀態：流體空管、勵磁斷線、流量超限。

脈沖輸出

   ◇正向和反向流量輸出，輸出頻率上限可達5000CP/S。脈沖當量為0.0001~1.0m3/p。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極電流可達50mA。

15、通訊方式

   ◇可選RS232或RS485串行通訊接口，HART通訊協議，F(xiàn)F現場總線。

16、供電電源

   ◇AC 220V 50HZ

   ◇DC 24V

   ◇電池供電，內置2~5節19AH電池，電壓為3.6V（電池可更換），使用壽命5年以上。無4~20mA輸出，可帶RS485通訊或脈沖輸出。

17、直管段長度

   ◇管道式：一般要求上游≥10D，下游≥5D；特殊情況可以做到：上游≥5D，下游≥2D。

   ◇插入式：上游≥15D，下游≥10D

18、防爆標志

   ◇EXdIIBT4

19、環境溫度

   ◇-25℃~+60℃

20、相對濕度

   ◇5%~95%RH

21、消耗總功率

   ◇小于15W

22、產品標準

   ◇JB/T9248-1999電磁流量計
